化粪池液位监测与报警系统解决方案



化粪池无线

液位监测方案

一、系统设计目标

‌实时监测‌：精准测量化粪池液位，预防满溢事故。

‌低功耗运行‌：电池寿命≥5年，减少维护频次。

‌抗恶劣环境‌：耐腐蚀、防爆、防结露设计，适应黏稠介质与甲烷气体环境。

‌智能联动‌：液位超限自动触发排污泵启停，实现无人值守。

二、核心硬件选型

表格

‌组件‌ ‌推荐型号/类型‌ ‌关键参数‌ ‌适用场景‌

‌液位传感器‌ 盛亿科技NB-LoRa无线液位传感器 双腔设计、±0.1%精度、IP68防护、LoRa/NB-IoT双模 高精度监测，含固量低的环境

昆仑中大投入式液位传感器 量程定制、316不锈钢材质、耐腐蚀 黏稠介质（沉淀物较多）

超声波非接触传感器 免钻孔安装、防粘连设计 玻璃钢罐体（避免破坏结构）

‌通信网关‌ LoRaWAN工业网关 覆盖半径5km、支持百级节点接入 城市密集化粪池群

‌控制设备‌ ZW自吸排污泵+浮球开关 吸程5m、通过颗粒直径≤20mm、碳化硅机械密封 液位超限自动抽排

‌选型依据‌：



‌介质特性‌：黏稠液体优先选投入式（昆仑中大）；含气环境选非接触式（超声波）。

‌安装限制‌：玻璃钢罐体用粘贴式超声波传感器，避免钻孔；混凝土池可钻孔安装（需密封处理）。

‌成本控制‌：预算有限场景可选浮球开关联动排污泵（约￥200）。

三、系统架构与功能

‌感知层‌



传感器部署：

‌接触式‌：投入池底，通过螺纹/法兰固定（钻孔后需生料带+环氧树脂密封）。

‌非接触式‌：粘贴于罐体外壁，无侵入安装。

多参数扩展：可选配甲烷气体传感器，预防爆炸风险。

‌传输层‌



‌LoRaWAN通信‌：低功耗广域网，日均耗电≤0.1Wh（ER26500电池续航5年）。

‌断网续传‌：本地存储72小时数据，网络恢复后自动补传。

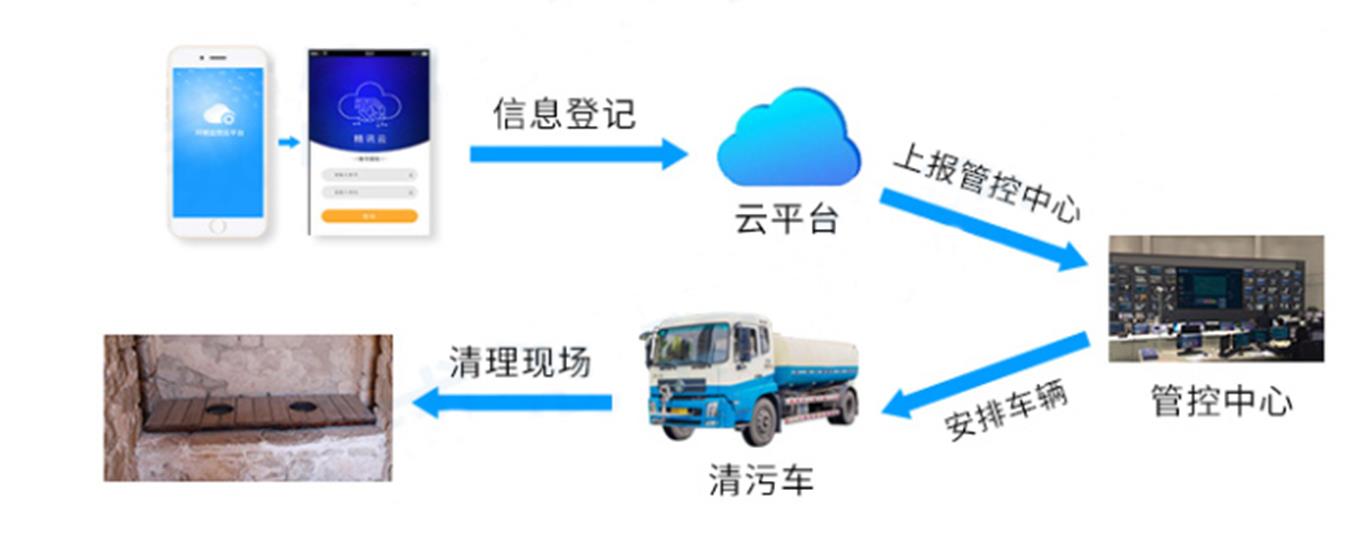

‌平台层‌



‌云端监控‌：

实时显示液位曲线，设定高低阈值（例：>90%触发满溢报警）。

自动生成运维工单，推送至管理人员手机。

‌智能联动‌：液位达上限时，远程启动ZW排污泵；液位降至下限自动停机。

四、部署实施要点

‌安装规范‌



‌钻孔密封流程‌（仅接触式）：

markdown

1. 定位：距罐体接缝≥200mm，避开加强筋。

2. 钻孔：低速电钻（≤500rpm）开孔，孔径比传感器螺纹小2mm。

3. 密封：攻丝→缠绕聚四氟乙烯生料带→旋入传感器→涂抹环氧树脂胶。

4. 检测：注水至孔位上方，观察24小时无渗漏。

‌非接触式安装‌：清洁罐壁→涂抹导波胶→粘贴传感器。

‌维护策略‌



‌接触式‌：每月清理1次传感器表面附着物。

‌非接触式‌：每半年校准1次，避免结垢影响精度。

‌电池更换‌：平台提前30天低电量预警。

五、成本与效益分析

表格

‌项目‌ ‌费用‌ ‌说明‌

单点传感器 ￥480–1680 昆仑中大（￥480）至盛亿高精度款（￥1680）

LoRa网关 ￥2200 覆盖5km半径区域

云平台年费 ￥300/年 数据存储与报警服务

‌综合效益‌ ‌降低人工成本70%‌ 减少人工巡检频次，避免满溢污染事件。

‌案例‌：包头市环卫项目部署200个监测点，故障率<0.5次/年，年节省运维成本￥120万。



六、风险应对

‌防误报机制‌：

算法过滤短时液位波动（如雨水干扰）。

双重阈值确认（连续5分钟超限才触发报警）。

‌防爆设计‌：传感器本质安全型电路，适应甲烷环境（非认证防爆，但满足基础防护）。

方案支持定制化扩展（如叠加温湿度监测），满足智慧城市监管平台接入需求。
