水表模块/LoRa/NB-lot通信可选IDM-KP10

  • 产品品牌   德明电子
  • 产品型号   IDM-KP10
  • 在线订购
  • 产品描述

    一款水表专用无线抄表模块,模块的主MCU采用强大的STM8L单 片机和LoRaTM无线扩频芯片组成。模块集成了LCD显示、阀控电路、按键触发、 磁感应、电压控制、超级电容补偿电路、电压检测电路以及水表...

  • 产品介绍

    扩频模块水表模块/LoRa/NB-lot通信可选 型号:IDM-KP10

    一款水表专用无线抄表模块,模块的主MCU采用强大的STM8L单 片机和LoRaTM无线扩频芯片组成。模块集成了LCD显示、阀控电路、按键触发、 磁感应、电压控制、超级电容补偿电路、电压检测电路以及水表采集电路。各个 功能的实现都是依据行业内多年形成的标准,在水表采集电路方面,可设置为光 电采集,单干簧管采集和双干簧管采集,并且双干簧管有强磁干扰保护。

    性能参数

    参数值

    调制方式

    LoRaTM扩频

    工作频率

    470~510MHz(可定制)

    发射功率

    20dBm

    接收灵敏度

    -148dBm

    工作电压

    3.6v

    瞬间发射电流

    ≤120mA(发射功率20dBm)

    平均待机电流

    ≤20uA

    休眠模式

    ≤4.9uA

    休眠时间

     2S,4S,6S,8S,10S

    呼吸时间

     2ms,4ms,8ms,16ms,32ms,64ms

    工作温度

    -40~+80℃ (工业级别)

    工作湿度

    10%~90%相对湿度,无冷凝

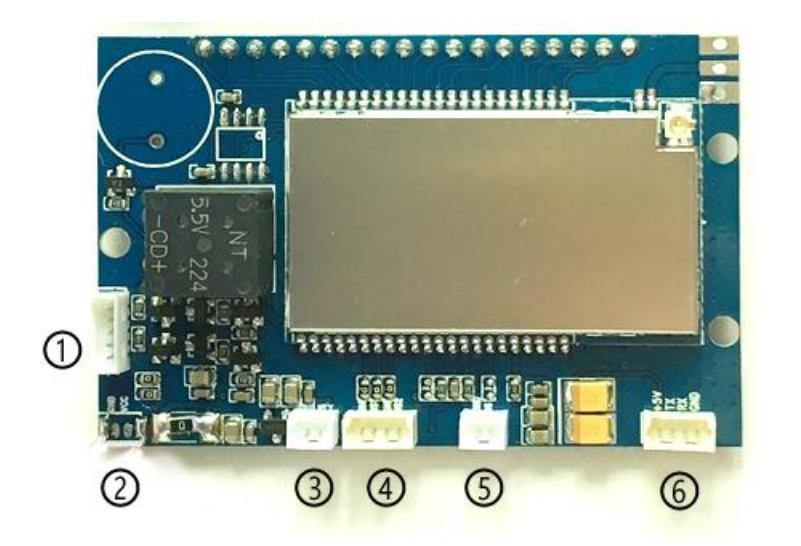

    管脚定义及说明:

    序号

    管脚定义

    1

    水表阀门控制端口

    2

    电源接口

    3

    按键

    4

    数据采集

    5

    预留单干簧管采集口

    6

    预留串口
