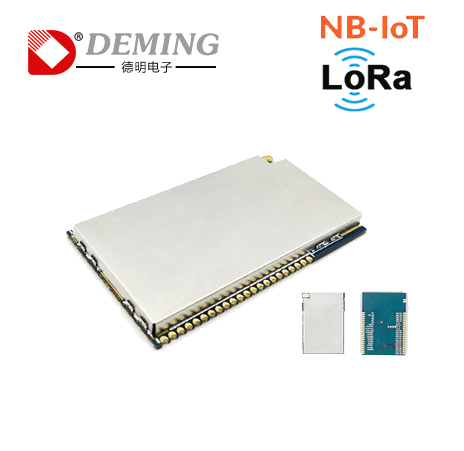

扩频无线抄表模块数传模块IDM-KP15
- 产品品牌 德明电子
- 产品型号 IDM-KP15
IDM-KP15扩频无线抄表模块数传模块 型号：IDM-KP15抄表模块采用“LORA”高性能超低功耗射频芯片及高速单片机，体积小、可靠性高，故障率低。采用ISM 频段工作频率，用户无需额外付费申请频...
扩频无线抄表模块数传模块 型号：IDM-KP15
是一款水表、气表通用的低功耗无线抄表模块。模块的主MCU采用强大的STM8L单片机和LoRaTM无线扩频芯片组成，模块集成了LCD显示、阀控电路、按键触发、磁感应、主副电压控制、超级电容补偿电路、主电压检测电路以及水（气）表采集电路。各个功能的实现都是依据行业内多年形成的标准，在水（气）表采集电路方面，可设置为光电采集、单干簧管采集和双干簧管采集，并且双干簧管子有强磁干扰保护。
|
性能参数 |
参数值 |
|
调制方式 |
LoRaTM扩频 |
|
工作频率 |
470~510MHz（可定制） |
|
发射功率 |
20dBm |
|
接收灵敏度 |
-148dBm |
|
主工作电压 |
4v-6v（气表4节干电池，水表直接用3.6V） |
|
备工作电压 |
2.1-3.6V（一次性锂电池，仅限气表） |
|
瞬间发射电流 |
≤120mA（发射功率20dBm） |
|
平均待机电流 |
≤20uA |
|
休眠模式 |
≤4.5uA |
|
休眠时间 |
可选 2S，4S，6S，8S，10S |
|
呼吸时间 |
可选 2ms，4ms，8ms，16ms，32ms，64ms |
|
工作温度 |
-40～+80℃ （工业级别） |
|
工作湿度 |
10%～90%相对湿度，无冷凝 |

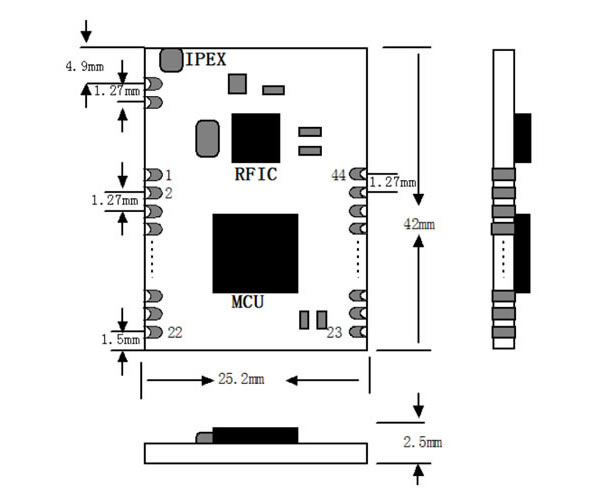

管脚定义及说明：
|
序号 |
名称 |
管脚定义 |
|
1~4 |
LCD_COM1~4 |
LCD 屏幕控制脚，接 LCD 相应的管脚 |
|
5 |
LCD_SEG0 |
LCD 屏幕控制脚，接 LCD 相应的管脚 |
|
6 |
EE_SPI_CE |
外部铁电存储器接口 |
|
7 |
EE_SPI_CLK |
外部铁电存储器接口 |
|
8 |
EE_SPI_SO |
外部铁电存储器接口 |
|
9 |
EE_SPI_SI |
外部铁电存储器接口 |
|
10~22 |
LCD_SEG1~13 |
LCD 屏幕控制脚，接 LCD 相应的管脚 |
|
23~24 |
GND |
电源地 |
|
25 |
BEEP_GPIO |
接控制蜂鸣器管脚 |
|
26 |
FM_A |
阀门控制脚 A |
|
27 |
FM_B |
阀门控制脚 B |
|
28 |
KEY |
按键 |
|
29 |
GPIO_1 |
双路干簧管检测 1（也可以三路干簧管采集） |
|
30 |
GPIO_2 |
双路干簧管检测 2（也可以三路干簧管采集） |
|
31 |
FM_OFF |
阀门检测关 |
|
32 |
FM_ON |
阀门检测开 |
|
33 |
GPIO_3 |
三路干簧管子检测 3 |
|
34 |
AD_1 |
预留 AD 检测副电压 |
|
35 |
ER_POWER |
给霍尔开关供电 |
|
36 |
AD_2 AD |
检测主电压 |
|
37 |
ER_KEY |
霍尔开关采集 |
|
38 |
GPIO_3 |
单路检测 |
|
39~40 |
VCC |
电源 |
|
41 |
RXD |
串口 RXD |
|
42 |
TXD |
串口 TXD |
|
43 |
GPIO_GND |
光电采集电源控制 |
|
44 |
LED |
LED 指示 |
